Электронные цепи оживают на печатных платах (ПП), где компоненты тщательно соединяются в соответствии с конструктивными спецификациями. Эти соединения могут быть установлены медными следами, непосредственно встроенными в ПП, или через припаянные провода к обоим компонентам с отверстиями и поверхностным монтажом. Например, при создании прототипов на плате Vero, обычно используются многожильные провода, которые припаиваются к пакетам с отверстиями для электрических связей. В отличие от этого, во время производства печатных плат оба типа компонентов - технологии с отверстиями (THT) и технологии поверхностного монтажа (SMT) - припаиваются к назначенным площадкам, переходам и отверстиям.

Понимание пайки

Пайка - это основная техника в сборке электроники, которая включает в себя плавление пайки на выводах или терминалах компонентов при нагреве для создания долговечного электрического соединения. Этот процесс связывания обеспечивает надежную проводимость между компонентами и печатной платой.

Необходимый инструментарий для пайки

Для успешной пайки необходимы несколько инструментов:

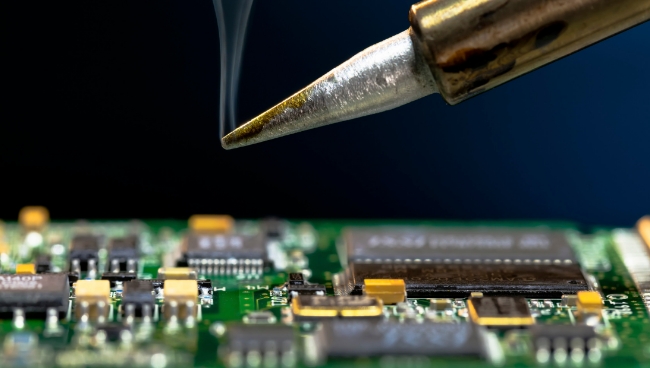

Паяльник: Ручное устройство с нагревательным элементом на его кончике, обычно питаемое от 220/110V AC. Покрытие кончика паяльника улучшает его способность удерживать и равномерно распространять пайку по поверхностям, улучшая общую производительность.

1.Процесс покрытия: Перед пайкой покрытие не только кондиционирует кончик паяльника, но и подготавливает медные провода для эффективной адгезии пайки. Он предотвращает разрыв и способствует прочным, стабильным соединениям.

2.Припойный всасыватель: Используется при разпайке, этот инструмент помогает удалить припой с ножек компонентов без повреждения ПП. Однако следует быть осторожным, чтобы избежать чрезмерного всасывания, которое может повредить целостность площадки на платах низкого качества.

3.Пинцет: Они необходимы для точной обработки и размещения компонентов как на платах Vero, так и на печатных платах.

4.Припой: Доступен в разных композициях, таких как безсвинцовые припои, содержащие 96,3% олова, 0,7% меди и 3% серебра, припой #21 имеет диаметр 0,032" и плавится при температуре около 217°C - 221°C.

5.Флюс для пайки: Критически важен для эффективной пайки, флюс удаляет окисление и химически очищает металлические поверхности, способствуя увлажнению - распространению расплавленного припоя по чистой поверхности для создания прочного соединения. Часто используются флюсы на основе смолы и аммоний хлорид в электронных цепях.

6.Паяльная станция: Предлагая контроль температуры, эти станции регулируют ток нагревательного элемента для поддержания стабильного тепловыделения. Weller QB и другие бренды производят сложные паяльные станции с ручками, переключателями, дисплеями температуры и питаются от стандартных переменных напряжений.

7.Стойка для паяльника: Необходимое оборудование для безопасности, для безопасного размещения горячего паяльника, когда он не используется.

8.Паяльный пистолет: Альтернативный инструмент в форме пистолета, с курком для активации и деактивации процесса пайки.

9.Стойка-зажим для пайки / держатель для ПП: Эти стойки упрощают задачи пайки, надежно удерживая провода и зажимая ПП на месте.

10.Ткань для чистки: Регулярная очистка кончика паяльника с помощью влажного губки или ткани критически важна для поддержания качества кончика.

Основные техники пайки и советы для начинающих и не только

Начинающим следует начать с более тонкого и легкого в работе припоя 60/40. Выбор правильного размера кончика паяльника также важен; более тонкие кончики требуют меньшей мощности, чем более толстые. Разные мощности служат различным целям - более тонкие кончики более подходят для тонкой работы SMT, в то время как более крупные кончики идеально подходят для более широких приложений THT. Установите температуру паяльника в типичный рабочий диапазон около 330°C до 350°C, убедившись, что паяльник полностью достиг этой температуры перед пайкой, чтобы предотвратить холодные соединения из-за недостаточного нагрева или преждевременного охлаждения.

Всегда выключайте паяльник, когда он не используется активно, чтобы сохранить срок службы кончика. Держите паяльник за его изолированную ручку, никогда не за нагретый кончик. Сначала прикоснитесь паяльником к соединению, затем нанесите припой, обеспечив равномерное распределение. Не следует злоупотреблять припоем - небольшого количества, достаточного для покрытия соединения, достаточно для создания прочного соединения.

Перед попыткой соединить компоненты, предварительно покройте их, чтобы обеспечить лучшее сцепление. Регулярно проверяйте и чистите кончик вашего паяльника от окисления или остатков флюса, так как они могут мешать эффективности пайки. Позвольте соединению припоя остыть естественным образом без помех.

Тренируйте навыки пайки на старых платах, чтобы отточить техники перед выполнением реальных проектов. Работайте в хорошо проветриваемом помещении, чтобы минимизировать вдыхание потенциально вредных паров припоя. Поддерживайте стабильную руку во время процесса пайки, чтобы получить высококачественные, стабильные соединения, свободные от нестабильности или вибрации. С терпением, практикой и правильным применением этих руководств, освоение искусства пайки печатных плат становится доступным навыком для любого, кто занимается сборкой и ремонтом электроники.
