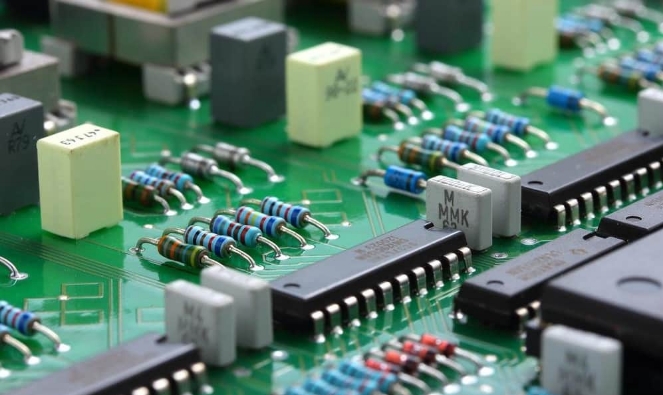

Сборка печатных схем (PCA), также известная как сборка печатных плат (PCBA), включает в себя процесс заполнения печатной платы (PCB) электронными компонентами для создания функциональной электронной сборки. Процесс обычно включает в себя следующие шаги:

1.Проектирование и создание прототипа:

Процесс начинается с проектирования макета PCB с использованием специализированного программного обеспечения.

Прототип PCB часто создается и тестируется, чтобы убедиться, что он соответствует требуемой функциональности.

2.Закупка материалов:

После завершения проектирования, закупаются необходимые материалы, включая саму печатную плату, электронные компоненты, припой и флюс.

3.Нанесение шаблона:

Шаблон используется для нанесения припоя на PCB. Шаблон точно выравнивается с PCB, и припой наносится на предназначенные области, где будут установлены компоненты.

4.Подборка и размещение:

Автоматизированные машины для подбора и размещения точно подбирают отдельные электронные компоненты из катушек или лотков.

Эти машины точно размещают компоненты на PCB в соответствии с техническими характеристиками дизайна.

5.Плавление припоя:

PCB с припоем и компонентами проходит через печь для плавления припоя.

Высокие температуры в печи плавят припой, создавая припойные соединения, соединяющие компоненты с PCB.

6.Инспекция:

Используется автоматизированная оптическая инспекция (AOI) или другие методы инспекции для проверки дефектов припоя, неправильных выравниваний или других проблем.

Выявленные дефектные компоненты или припой подлежат устранению.

7.Сборка с отверстиями (при необходимости):

В некоторых случаях компоненты с отверстиями вставляются вручную или роботизированно в заранее просверленные отверстия на PCB.

Затем используется волновая или выборочная пайка для пайки этих компонентов.

8.Тестирование:

Собранная PCB проходит функциональное тестирование, чтобы убедиться, что все компоненты работают как задумано.

Может использоваться встроенное тестирование (ICT) или другие методы тестирования.

9.Чистка:

Сборка PCB может быть подвергнута чистке для удаления остаточного флюса или загрязнений от процесса сборки.

10.Окончательная инспекция и упаковка:

Производится окончательная инспекция для обеспечения общего качества сборки PCB.

Завершенные сборки упаковываются и готовятся к отправке.

Этот всесторонний процесс обеспечивает создание надежных и функциональных электронных сборок, готовых к использованию в различных приложениях. Автоматизированные машины и передовые меры контроля качества играют ключевую роль в эффективности и точности сборки печатных схем.
